項目中需要西門子S7-1513和歐姆龍的CJ2M之間通訊，為了快速實現完成項目，先采用一個IGT-DSER智能網關模塊來完成PLC之間的通訊任務。相關軟件和手冊下載    多種設備之間通訊  PLC與數據庫雙向通訊

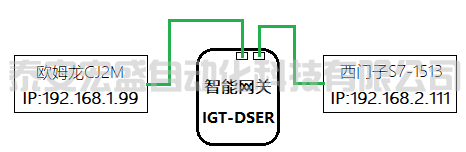

        西門子PLC從歐姆龍PLC讀取DM1000開始的40個字，到DB1.DBB0開始的80個字節；同時通過DB6.DBB0開始的40字節寫入到歐姆龍DM1100開始的20個字。網絡連接與數據地址分配如下圖：



        為了便于配置網關參數，將網關、歐姆龍PLC和筆記本用交換機連接，設置完成后可不用交換機，網關的兩個網口直接與PLC連接即可，如下圖：

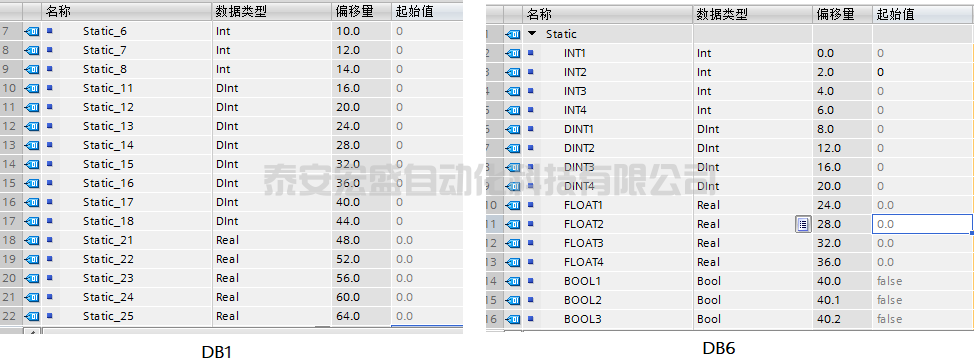

        首先在西門子PLC內建立DB數據塊DB1和DB6，注意要在DB的屬性里面取消優化訪問，同時打開GET/PUT功能，建立好的DB1和DB6如下圖，下載到PLC后重啟即可。



        然后打開網關的參數設置軟件，讀取網關的參數后修改IP地址，該地址是網關自身的IP地址，如下圖，設置后下載重啟，再配置數據交互地址，如下圖：



        設置完成后下載，重啟動網關，讀取參數，如果有異常，會顯示異常的錯誤號碼和原因，同時錯誤的那行指令的背景色為紅色，如果工作狀態正常，會有如下提示：

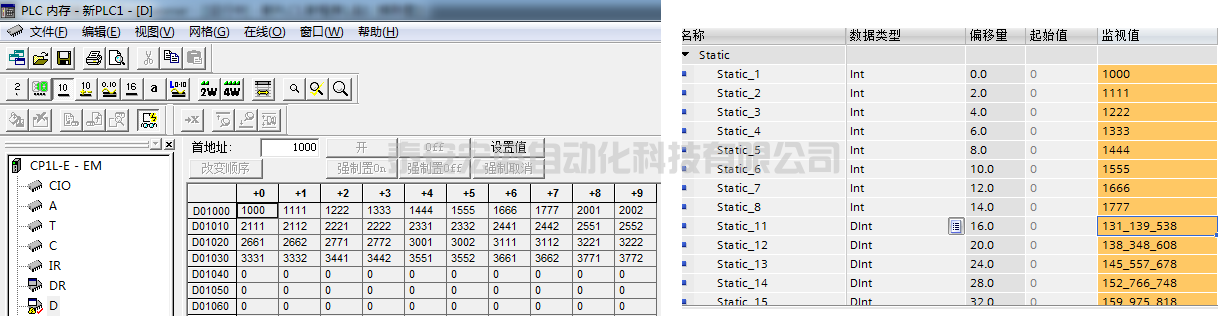

        然后就可進行數據測試了，首先在CJ2M的PLC內設置幾個數值，通過博圖軟件監視DB1的數據，直接拔掉接到網關上的網線，將筆記本的IP改到2網段，如下圖：

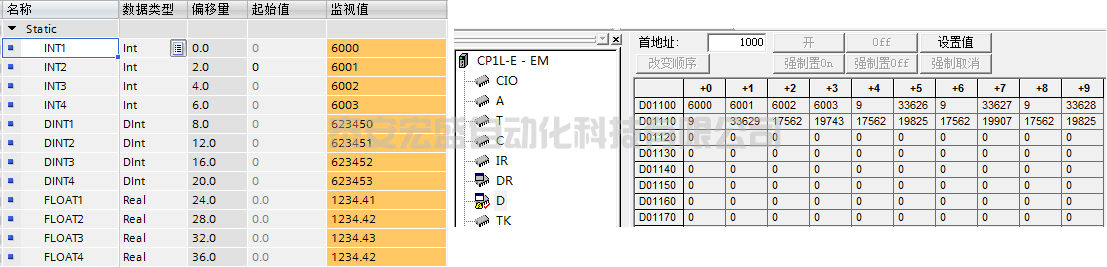

        再往DB6里面寫入幾個數據，將網線還原，稍等一下，將筆記本的IP改回到1網段，通過歐姆龍的PLC軟件監視一下看值有沒有過來，監視效果如下圖：



        可以看到數據已正常，實現了西門子與歐姆龍PLC的雙向數據交互，三菱、羅克韋爾(AB)等品牌的PLC都支持的，具體看附件中的詳細資料獲得程序聯系，微信公眾號：宏盛自動化
